Hoe kan een pneumatische stansmatrijs de snijprecisie en productie-efficiëntie verbeteren

Junssen, een in China gevestigde fabrikant en leverancier van automatiseringsapparatuur, biedt maatwerkPneumatische blanco matrijsoplossingen voor fabrikanten die op zoek zijn naar consistente snijkwaliteit, flexibele gereedschapsconfiguraties en efficiënte verwerking van dunne en flexibele materialen. Door perslucht te gebruiken om het snijmechanisme aan te drijven, kan dit type matrijs herhaalbare stansbewerkingen ondersteunen bij de productie van verpakkingen, medische verbruiksartikelen, elektronica en lijmproducten. Door de juiste gereedschapsstructuur, snijspeling en pneumatische configuratie te selecteren, kunnen bedrijven de productieconsistentie verbeteren en tegelijkertijd de onderhoudsvereisten en bedrijfskosten beheersen.

Een pneumatische stansmatrijs is een snijgereedschap dat wordt aangedreven door perslucht en dat een vereist onderdeel scheidt van plaat, film of ander geschikt materiaal. Vergeleken met handmatig bediende gereedschappen kunnen pneumatische systemen repetitieve handmatige inspanningen verminderen en de integratie met productieapparatuur ondersteunen. Hun praktische waarde hangt af van materiaaleigenschappen, onderdeelgeometrie, vereiste output en gereedschapsontwerp. In deze gids wordt uitgelegd hoe pneumatisch stansen werkt, welke materialen en industrieën het bedient, hoe het zich verhoudt tot alternatieve snijmethoden en wat kopers moeten beoordelen voordat ze een oplossing op maat van een fabrikant als Junssen kopen.

Inhoudsopgave

1. Wat is een pneumatische blindmatrijs?
2. Hoe werkt het blankingproces?
3. Wat zijn de belangrijkste voordelen?
4. Welke materialen en industrieën kunnen het gebruiken?
5. Hoe verhoudt het zich tot andere snijmethoden?
6. Hoe selecteer je de juiste matrijs?
7. Hoe kunt u de snijprestaties behouden?
8. Veelgestelde vragen
9. Conclusie

1. Wat is een pneumatische blindmatrijs?

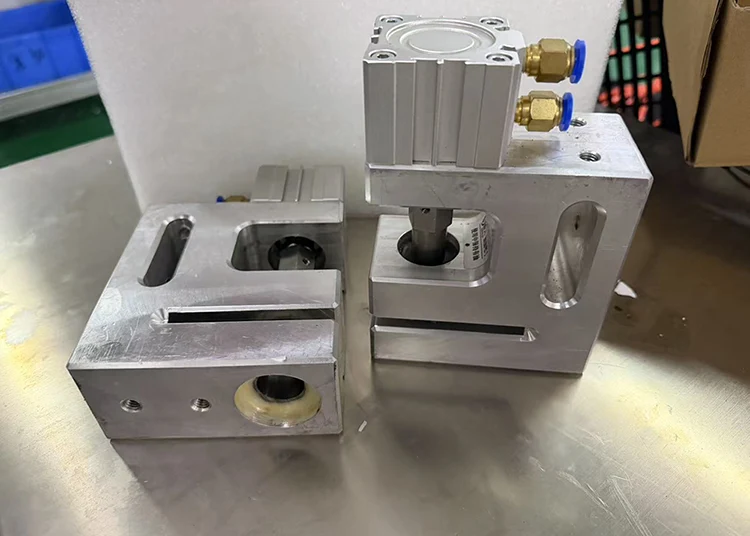

Een pneumatische stansmatrijs is een gespecialiseerd snijgereedschap dat perslucht gebruikt om een ​​pons- of snijmechanisme in werking te stellen. Het primaire doel is om een ​​onderdeel met een gedefinieerde omtrek uit een groter vel of doorlopend materiaal te snijden. Bij een typische stansbewerking is het gescheiden stuk het gewenste product, terwijl het omringende materiaal schroot of een herbruikbaar restant wordt.

De belangrijkste componenten omvatten gewoonlijk een pneumatische cilinder, stempel, matrijs, geleidingscomponenten en een ondersteunende basis. Afhankelijk van de toepassing kan het gereedschap op een vaste pers worden gemonteerd of worden geconfigureerd voor een geschikte mobiele of speciale productieopstelling. Junssen beschrijft zijn pneumatische stansmatrijs als een compacte, lichtgewicht oplossing die geschikt is voor verschillende productieopstellingen.

Een ander praktisch voordeel is de flexibiliteit van het gereedschap. Wanneer productafmetingen of gatposities veranderen, kan een compatibele pons- en matrijsspecificatie worden vervangen zonder de gehele constructie opnieuw op te bouwen. De exacte haalbaarheid hangt af van het gereedschapsontwerp en de nieuwe productgeometrie.

Het is belangrijk om blinding te onderscheiden van gewoon perforeren. Blanking produceert een gescheiden onderdeel met een gedefinieerd buitenprofiel, terwijl ponsen doorgaans een gat of opening in materiaal creëert dat grotendeels intact blijft. Sommige productiesystemen combineren beide functies wanneer het onderdeelontwerp dit vereist.

2. Hoe werkt het blankingproces?

Het werkingsprincipe is eenvoudig: perslucht genereert cilinderbeweging, het snijelement oefent kracht uit op het werkstuk en de matrijsgeometrie bepaalt het resulterende profiel. Succesvol werken vereist coördinatie tussen het pneumatische systeem, de gereedschapsvrijheid, de materiaalpositionering en de machinecyclus.

Typische bedieningsvolgorde

1. Bereid het werkstuk voor:Bevestig het materiaaltype, de dikte, de afmetingen en de staat van het oppervlak.
2. Plaats het materiaal:Lijn het vel, de film of het flexibele onderdeel uit met de beoogde snijlocatie.
3. Zet het werkstuk vast:Gebruik geschikte geleiders, armaturen of positioneringsapparatuur om beweging tijdens het zagen tot een minimum te beperken.
4. Activeer het pneumatische mechanisme:Zorg voor perslucht binnen het gespecificeerde werkbereik van de apparatuur om de snijslag aan te drijven.
5. Scheid het voltooide onderdeel:De pons en stans snijden het materiaal volgens het ontworpen profiel.
6. Bekijk het resultaat:Controleer afmetingen, randkwaliteit, vervorming en consistentie over herhaalde cycli.
7. Reinig en onderhoud het gereedschap:Verwijder resten en inspecteer de snijvlakken voordat u verdergaat met de productie.

Voor geautomatiseerde productie kan de matrijs worden geïntegreerd met een machinecontroller, positioneringsmechanisme of materiaaltoevoersysteem. Vóór de integratie moeten fabrikanten de slagtiming, de beschikbare installatieruimte, de compatibiliteit van de besturingen en de vereiste snijkracht verifiëren.

3. Wat zijn de belangrijkste voordelen van pneumatische blanking?

Consistente snijresultaten

Wanneer het gereedschap correct is ontworpen en onderhouden, kan een pneumatisch stanssysteem herhaalbare componentvormen produceren tijdens productieruns. Nauwkeurige materiaalpositionering, geschikte snijspeling en stabiele pneumatische output zijn essentieel om dit resultaat te bereiken. De werkelijke maattolerantie moet voor elke toepassing worden vastgesteld en mag niet alleen op basis van de aandrijfmethode worden aangenomen.

Compacte uitrustingsconfiguratie

Pneumatische mechanismen kunnen een praktisch alternatief bieden voor toepassingen waarvoor geen complexe hydraulische aandrijfeenheid vereist is. Een compacte montage kan de installatie in een bestaande productieruimte vereenvoudigen, hoewel de totale voetafdruk afhangt van armaturen, afschermingen, luchtvoorbereidingscomponenten en vereisten voor materiaalbehandeling.

Minder zorgen over hydraulische vloeistoffen

Omdat de actuator gebruik maakt van perslucht in plaats van hydraulische olie als aandrijfmedium, voorkomt het systeem lekkage van hydraulische vloeistof die gepaard gaat met hydraulische stroomcircuits. Dit kan voordelig zijn in productieomgevingen waar gevoelige films, kleefmaterialen of medische verbruiksartikelen worden verwerkt. Niettemin moeten de reinheid van de perslucht, de smeringsvereisten en de controle op verontreiniging worden beoordeeld op basis van het specifieke productieproces.

Flexibele gereedschapsconfiguraties

Verschillende productvormen kunnen verschillende stansen, matrijsopeningen of snijprofielen vereisen. Een goed gepland gereedschapssysteem kan productwisselingen beter beheersbaar maken, vooral wanneer vervangende componenten zijn ontworpen voor compatibiliteit met de bestaande assemblage.

Potentieel voor geautomatiseerde werking

Pneumatische onderdrukking kan worden ingebouwd in geschikte geautomatiseerde of semi-geautomatiseerde apparatuur. Vergrendelingen, beveiliging, drukbewaking en andere veiligheidsvoorzieningen kunnen helpen de toegang tot het snijgebied te controleren. Deze beveiligingen moeten worden geselecteerd en gevalideerd voor de daadwerkelijke machine; pneumatische bediening alleen garandeert de veiligheid van de operator niet.

4. Welke materialen en industrieën kunnen het gebruiken?

De geschiktheid van een pneumatische stansmatrijs hangt af van de dikte, hardheid, elasticiteit, oppervlakte-eigenschappen en snijweerstand van het materiaal. Het is vooral nuttig voor geselecteerde dunne en flexibele materialen, op voorwaarde dat de gereedschapsgeometrie en de beschikbare kracht geschikt zijn.

Deze voorbeelden zijn toepassingsmogelijkheden, geen garantie dat één standaardmatrijs elk opgesomd materiaal kan verwerken. Meerlaagse composieten, schurende substraten, dikke werkstukken en harde metalen vereisen mogelijk een andere snijstructuur of een krachtigere machine. Een materiaalmonster en producttekening helpen bij het bepalen van de haalbaarheid voordat het gereedschap wordt vervaardigd.

5. Hoe verhoudt het zich tot andere snijmethoden?

De keuze tussen pneumatisch stansen, pneumatisch ponsen en hydraulisch snijden hangt af van de vraag of het gewenste resultaat een los onderdeel, een gat of een snede door een materiaalprofiel is. Kopers moeten het beoogde proces vergelijken in plaats van deze methoden als onderling uitwisselbaar te beschouwen.

Een pneumatische stansmatrijs is vaak de moeite waard om te evalueren als het werkstuk geschikt is voor pneumatisch snijden en de vereiste kracht kan worden geleverd binnen de bedrijfslimieten van het systeem. Hydraulische apparatuur kan geschikter zijn voor zwaardere toepassingen, terwijl een ponsmatrijs over het algemeen de betere keuze is wanneer het creëren van openingen het primaire doel is.

Voor meer informatie over gerelateerde gereedschappen kunt u Junssen's stansmatrijsoplossingen en stans- en doorsteekmatrijsopties bekijken.

6. Hoe selecteer je de juiste matrijs?

Het kopen van een matrijs alleen op basis van de prijs kan leiden tot onnodig nabewerking, slechte randkwaliteit of incompatibiliteit met bestaande apparatuur. Een betrouwbaardere aanpak is om de productievereisten te definiëren voordat u een offerte aanvraagt.

Essentiële evaluatiecriteria

• Materiaalspecificatie:Identificeer het substraat, de dikte, hardheid, elasticiteit en of het meerdere lagen bevat.
• Deelgeometrie:Lever tekeningen aan die het buitenprofiel, de afmetingen, uitsparingen en kritische toleranties weergeven.
• Vereiste snijkracht:Bevestig de kracht die nodig is voor het materiaal en de geometrie en controleer vervolgens de cilinderinhoud en werkdruk.
• Productievolume:Verklaar de verwachte output, cyclusfrequentie, dienstduur en gepland automatiseringsniveau.
• Compatibiliteit van apparatuur:Geef montageafmetingen, beschikbare ruimte, besturingsvereisten en details van de hostmachine op.
• Kwaliteitsverwachtingen:Specificeer aanvaardbare bramen, randvervorming, maatafwijkingen en inspectiemethoden.
• Onderhoudstoegang:Controleer of snijonderdelen efficiënt kunnen worden geïnspecteerd, gereinigd, vervangen of nageslepen.

Uit de productinformatie van Junssen blijkt dat de pneumatische stansmatrijs compact en licht van gewicht is en verschillende productieconfiguraties kan ondersteunen. Het juiste ontwerp moet nog steeds worden bevestigd aan de hand van de tekeningen, monsters en machinespecificaties van de koper.

Voor een aanvraag voor aangepaste gereedschappen maakt u een pakket klaar met de producttekening, materiaalgegevens, voorbeeldafbeeldingen, doeluitvoer en installatievereisten. Met deze details kan de leverancier het ontwerp nauwkeuriger beoordelen en potentiële beperkingen identificeren voordat de productie begint.

7. Hoe kunt u de snijprestaties behouden?

Routinematig onderhoud helpt de kwaliteit van de snijkant te behouden, ongeplande stilstand te verminderen en de levensduur van het gereedschap te verlengen. Het werkelijke onderhoudsinterval moet de bedrijfsfrequentie, de eigenschappen van de ondergrond en de instructies van de fabrikant weerspiegelen.

Aanbevolen onderhoudspraktijken

1. Snijkanten inspecteren:Zoek naar spanen, slijtage, vervorming of dofheid die het uiteindelijke profiel kunnen aantasten.
2. Matrijsspeling controleren:Controleer of de stempel en de matrijs goed op elkaar zijn afgestemd voor het materiaal dat wordt verwerkt.
3. Materiaalresten reinigen:Verwijder restjes, lijmresten, stof en andere ophopingen die de beweging van het gereedschap kunnen belemmeren.
4. Onderzoek de pneumatische voeding:Controleer de drukstabiliteit, luchtkwaliteit, slangen en aansluitingen op lekkage of schade.
5. Smeren zoals gespecificeerd:Onderhoud geleidehulzen en bewegende onderdelen volgens de instructies van de fabrikant van de apparatuur.
6. Controleer bevestigingsmiddelen en uitlijning:Inspecteer montagepunten, geleidingen en bevestigingen, vooral na een gereedschapswissel.
7. Onderhoudsresultaten vastleggen:Houd snijfouten, vervangingen van componenten en onderhoudsintervallen bij om terugkerende problemen te identificeren.

Overmatige luchtdruk mag niet worden gebruikt om een ​​botte snijkant of een verkeerd ontworpen matrijs te compenseren. Werken buiten de gespecificeerde limieten kan de slijtage versnellen en interne componenten beschadigen. Isoleer vóór het onderhoud de pneumatische energiebron, laat de opgeslagen druk ontsnappen en volg de toepasselijke vergrendelings- en veiligheidsprocedures.

Als er bramen of onvolledige sneden verschijnen, controleer dan eerst de materiaalpositionering, de toestand van de snijkant, de speling en de pneumatische stabiliteit. Aanpassingen moeten gebaseerd zijn op inspectie en de aanbevelingen van de fabrikant van het gereedschap, en niet alleen op vallen en opstaan.

8. Veelgestelde vragen

Vraag 1: Wat is het belangrijkste doel van een pneumatische stansmatrijs?

Een pneumatische stansmatrijs gebruikt perslucht om een ​​snijmechanisme aan te drijven dat een onderdeel scheidt van een groter vel, film of ander geschikt substraat. Het wordt gebruikt wanneer fabrikanten herhaalbare vormen en consistente onderdeelafmetingen nodig hebben.

Vraag 2: Welke materialen kan een pneumatische stansmatrijs verwerken?

Afhankelijk van het matrijsontwerp en de beschikbare snijkracht kunnen geschikte materialen onder meer plastic films, papier, niet-geweven stof, zelfklevende laminaten, schuim, rubber, siliconen en geselecteerde isolatiematerialen zijn. De compatibiliteit moet worden geverifieerd voor de specifieke materiaaldikte en onderdeelgeometrie.

Vraag 3: Wat is het verschil tussen stansen en ponsen?

Blanking produceert doorgaans een afzonderlijk stuk dat het vereiste voltooide onderdeel wordt. Bij het ponsen ontstaat doorgaans een gat of opening, waarbij de verwijderde slak als afval wordt behandeld. Het juiste proces is afhankelijk van het productontwerp.

Vraag 4: Kan Junssen een pneumatische matrijs op maat maken?

Junssen biedt snijgereedschapsoplossingen voor verschillende productievereisten. Kopers kunnen tekeningen, monsters, materiaalspecificaties en apparatuurdetails indienen voor een technische beoordeling. De uiteindelijke configuratie is afhankelijk van de toepassing en bevestigde ontwerpvereisten.

Vraag 5: Welke factoren beïnvloeden de levensduur van een blindmatrijs?

Materiaalhardheid en abrasiviteit, snijspeling, randconditie, uitlijning, werkdruk, productiefrequentie en onderhoudspraktijken hebben allemaal invloed op de levensduur. Regelmatige inspectie en tijdig onderhoud helpen voortijdige slijtage te verminderen.

Vraag 6: Hoe kunnen fabrikanten bramen verminderen en de snijkwaliteit verbeteren?

Gebruik een geschikte pons-matrijs-afstand, zorg voor scherpe snijkanten, zet het werkstuk vast en houd de pneumatische toevoer stabiel. Materiaaleigenschappen en gereedschapsgeometrie moeten samen worden geëvalueerd wanneer terugkerende snijfouten optreden.

Vraag 7: Welke informatie moet ik verstrekken bij het aanvragen van een offerte?

Geef de producttekening, het type en de dikte van het substraat, de beoogde afmetingen en toleranties, het verwachte productievolume, de specificaties van de hostmachine en eventuele speciale veiligheids- of automatiseringsvereisten op. Monsters kunnen ook helpen om materieel gedrag te verduidelijken.

9. Conclusie

Een goed ontworpen pneumatische stansmatrijs kan fabrikanten helpen consistent gevormde componenten te produceren en tegelijkertijd flexibele gereedschapsopstellingen en efficiënte productieworkflows te ondersteunen. De geschiktheid ervan hangt af van het materiaal, de snijgeometrie, de vereiste kracht, de machinecompatibiliteit en de verwachte output. Zorgvuldige specificatie en routineonderhoud zijn essentieel voor een betrouwbare werking.

Of u nu medische verbruiksartikelen, flexibele verpakkingscomponenten, zelfklevende producten of industriële precisieonderdelen ontwikkelt, Junssen kan u helpen uw gereedschapsvereisten te beoordelen en een geschikte configuratie te verkennen. Bezoek de Pneumatic Blanking Die-productpagina voor meer informatie, bekijk de relevante automatiserings- en gereedschapsoplossingen, enneem contact met ons opmet uw tekeningen, materiaaldetails en productiedoelen om een ​​oplossing op maat voor uw toepassing te bespreken.
