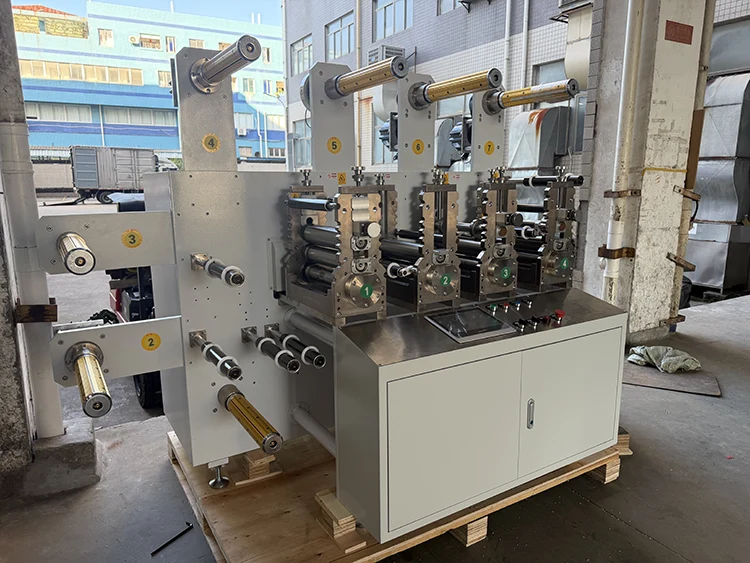

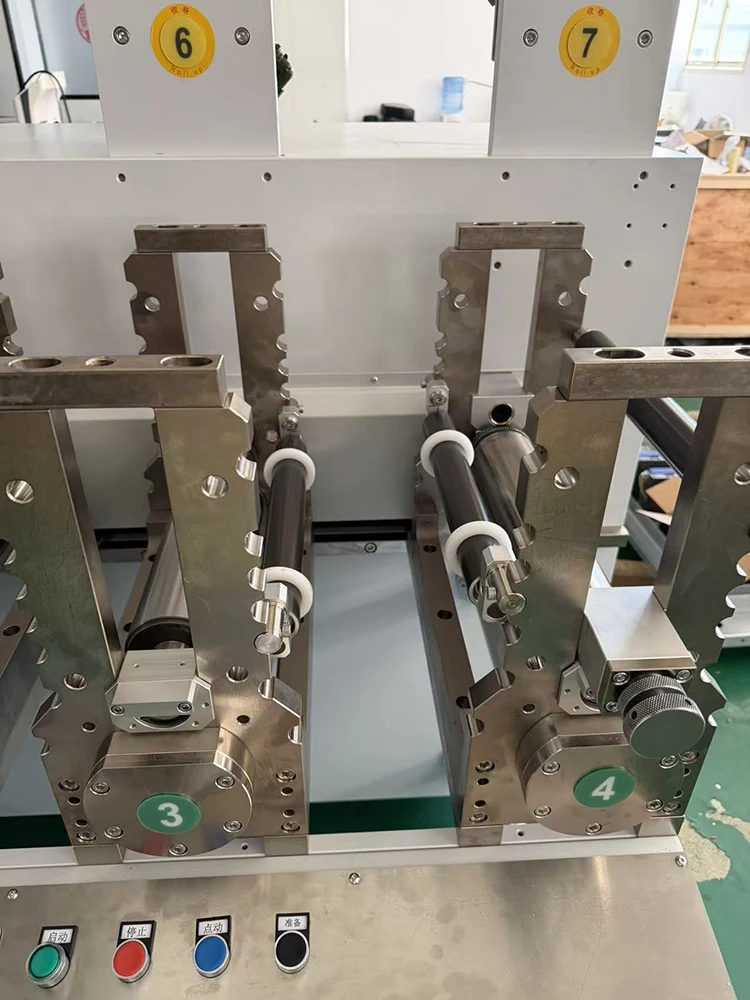

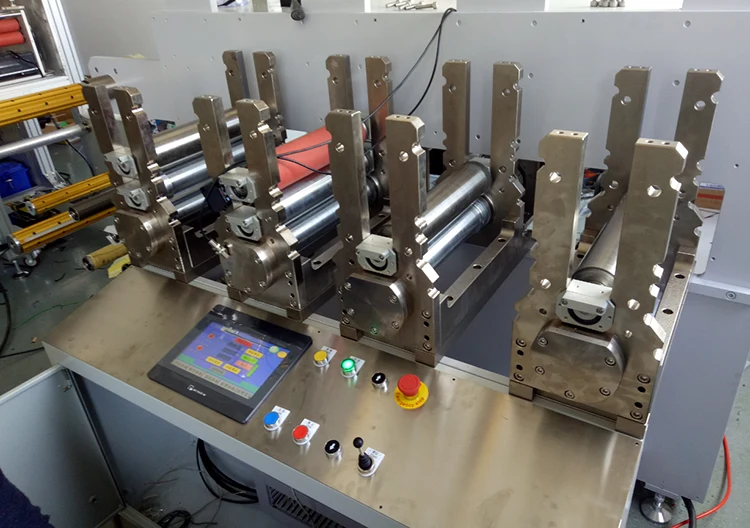

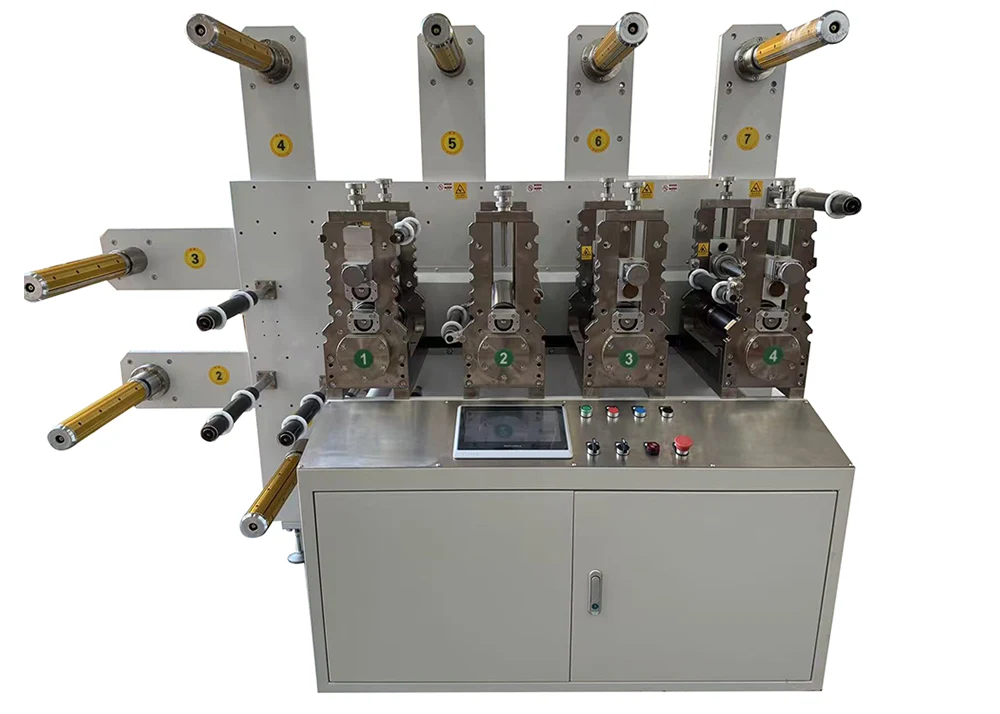

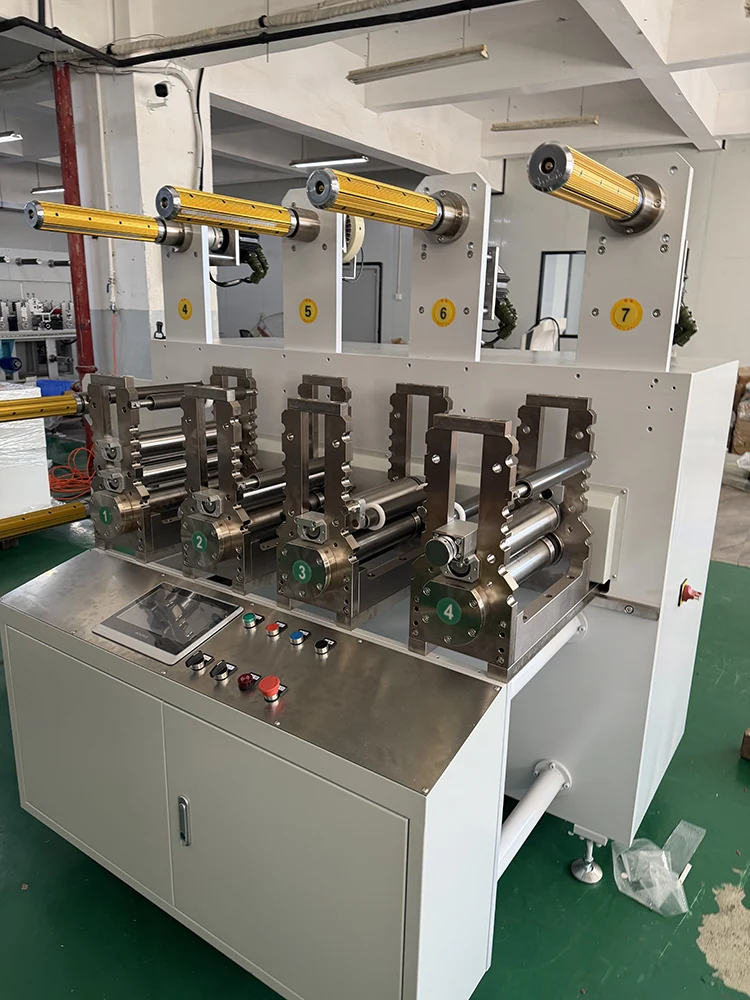

Draadtype Therapeutische elektrodeproductiemachine

Vergelijkingsdimensie

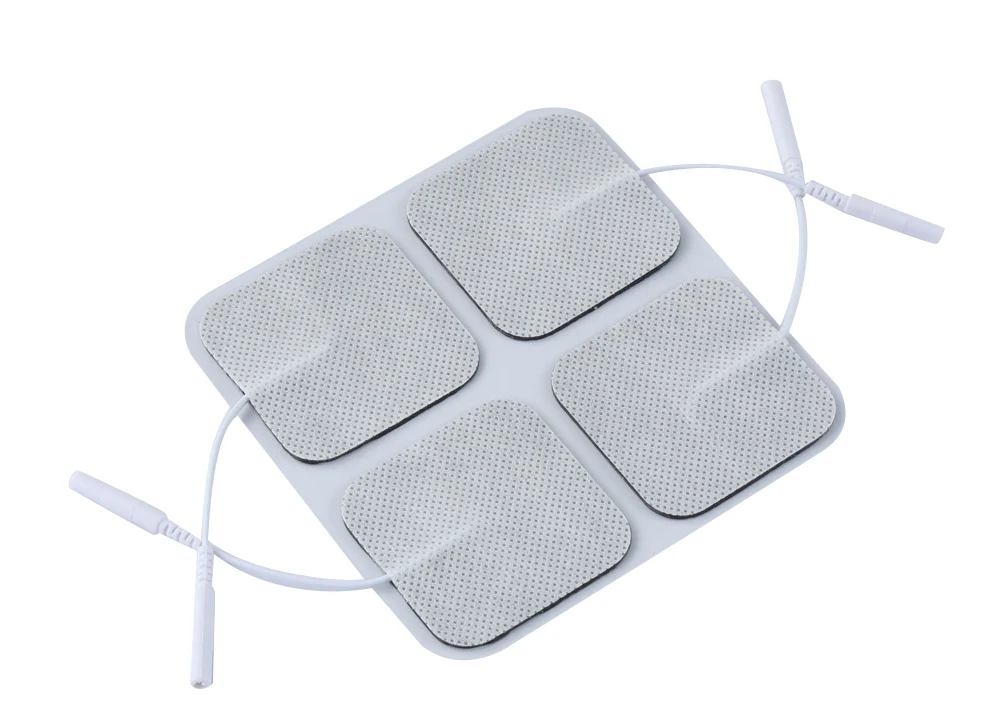

Productieapparatuur voor bedrade fysiotherapie-elektroden

Productieapparatuur voor fysiotherapie-elektroden van het knooptype

Kernverwerkingsdoelstellingen

Verwerk voornamelijk de vaste verbinding tussen geleidingsdraden en geleidende elektrodelagen, waardoor een stabiele fixatie van de draadaansluitingen vereist is om te voorkomen dat ze eraf vallen bij herhaald gebruik

Verwerk voornamelijk de installatie en bevestiging van drukknopen (metalen drukknopen) op het elektrodeblad, waarbij een nauwkeurige positionering van de knop vereist is om te zorgen dat deze aansluit op de connector van het fysiotherapeutische instrument

Vereiste kernapparatuur

1. Draadstrip- en krimpmachine

2. Apparatuur voor het lamineren en persen van draadgeleidende lagen

3. Apparatuur voor het afdichten en uitharden van draadaansluitingen

4. Mechanisme voor het snijden en positioneren van de draadlengte

1. Automatische invoer- en klinkmachine met drukknopen

2. Knoppositionerings- en ponsapparaat

3. Detectieapparatuur voor geleidende verbindingen met metalen knoppen

4. Drukstabilisatiemechanisme voor knopinstallatie

Vereisten voor verbindingsproces

De geleidingsdraad moet stevig worden gecombineerd met de geleidende laag, meestal met behulp van geleidende lijmverbinding of heetpersfusie. De apparatuur moet de verbindingstemperatuur, druk en tijd regelen om een ​​stabiele geleiding te garanderen en te voorkomen dat het grensvlak gaat oxideren of losraken

De metalen drukknop moet worden vastgeklonken en op de elektrodeplaat worden bevestigd, en het geleidende contact tussen de knop en de geleidende laag is vereist. De apparatuur moet de klinkdruk regelen om te voorkomen dat de knop te los zit om eraf te vallen of te strak om de elektrodestructuur te beschadigen

Vereisten voor positioneringsnauwkeurigheid

Lage positioneringsnauwkeurigheidseisen, het belangrijkste is om ervoor te zorgen dat de lengtefout van de uitgaande lijn binnen het toegestane bereik ligt en dat de terminal niet wordt gecompenseerd

Hoge positioneringsnauwkeurigheidseisen, de fout in het midden van de knop moet meestal binnen ± 0,5 mm worden gecontroleerd om ervoor te zorgen dat deze nauwkeurig kan worden afgestemd op de aansluiting van het fysiotherapie-instrument

Verschil in processtroom van de productielijn

Materiaalvoorbereiding → geleidende lijmlaag → positionering van draadterminals → warmpersen → isolatieafdichting → snijden en vormen → testen van het eindproduct

Materiaalvoorbereiding → lamineren van de geleidende laag → positioneren van ponsen → drukknoptoevoer → klinkbevestiging → geleidend testen → snijden en vormen → testen van het eindproduct

Testvereisten

Focus op het testen van de treksterkte van de draadverbinding, de algehele weerstand van de elektrode en de afdichtingsprestaties van de terminal om draadbreuk en slecht contact tijdens gebruik te voorkomen

Concentreer u op het testen van de stevigheid van de drukknop, de geleidingsweerstand tussen de knop en de geleidende laag en de bijpassende maat van de knop om ervoor te zorgen dat deze snel kan worden aangesloten en uitgetrokken met het fysiotherapie-instrument

Productie-efficiëntie

Lagere productie-efficiëntie, omdat de stappen voor het verwerken en positioneren van de draaddraad omslachtig zijn, meestal 10% -20% lagere output per tijdseenheid dan het knoptype

Hogere productie-efficiëntie, automatische drukknoptoevoer en klinken kunnen een continue productie op hoge snelheid bereiken, geschikt voor massaproductie op grote schaal

Apparatuurkosten

Relatief lager, de kernverwerkingsapparatuur heeft een eenvoudige structuur en de investering in transformatie op maat is klein

Relatief hoger, waarvoor uiterst nauwkeurige positioneringsmechanismen en automatische invoersystemen nodig zijn, en de prijs van complete apparatuursets is ongeveer 15% -30% hoger dan die van bekabelde apparatuur

Aanpassingsvermogen aan productspecificaties

Sterk aanpassingsvermogen, het kan elektrodevellen van verschillende afmetingen produceren door de draadlengte en snijparameters aan te passen, en het is handig om de productie van producten met meerdere specificaties te schakelen

Slecht aanpassingsvermogen, verschillende knopgroottes moeten worden vervangen door overeenkomstige invoermallen en positioneringsbevestigingen, en het duurt lang om aan te passen bij het wisselen van productspecificaties
