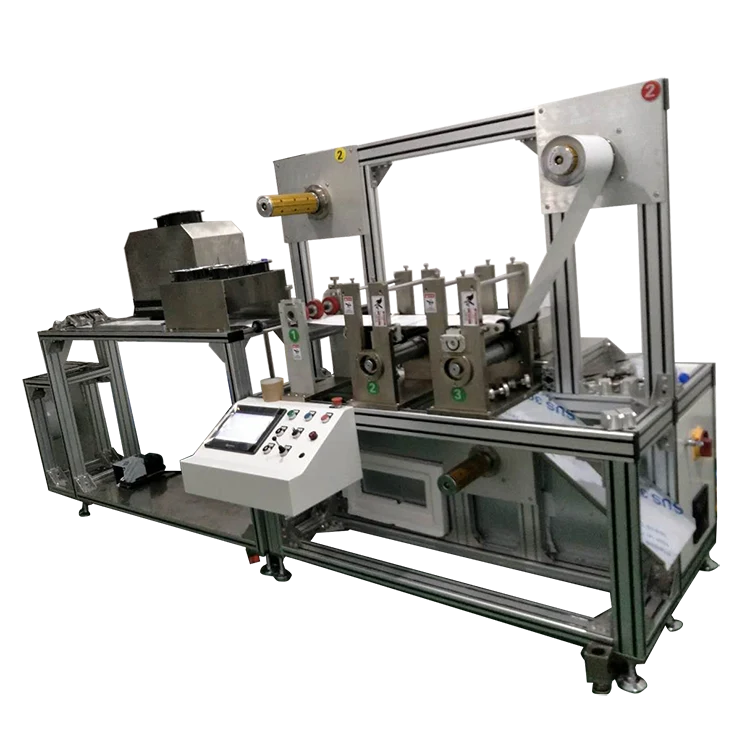

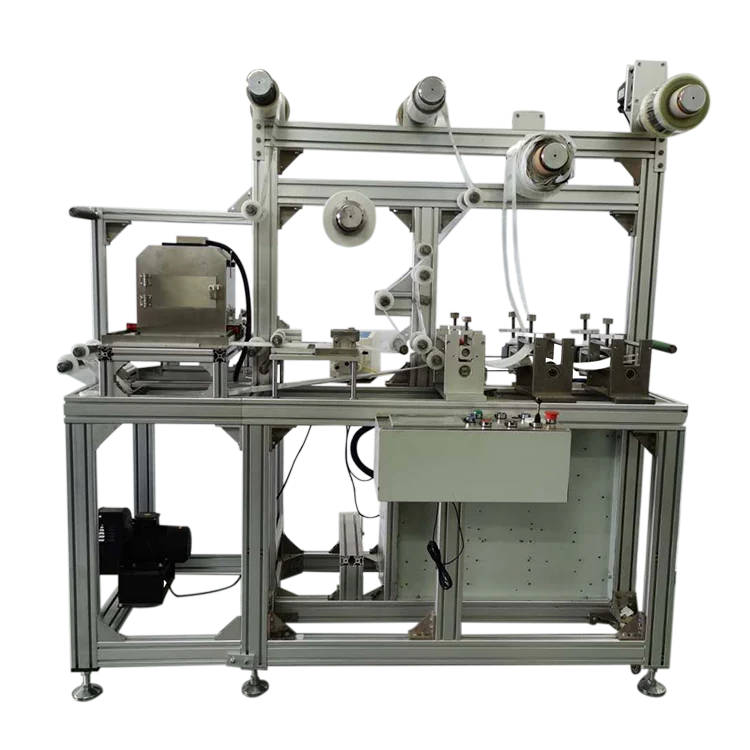

In-line Coating Tab ECG-elektrodeproductiemachine

De apparatuur van Junssen wordt vóór verzending aan strenge tests onderworpen. Geïnteresseerde klanten zijn van harte welkom om contact met ons op te nemen voor een offerte! De In-line Coating Tab ECG-elektrodeproductiemachine is compact van formaat en eenvoudig te bedienen. De apparatuur is uitgerust met een coatingmechanisme, dat de coating direct aanbrengt, uithardt en vervolgens de vorm en het stansen van het eindproduct uitvoert. De productiesnelheid van de apparatuur kan worden aangepast aan het uithardingseffect van de hydrogel.

Productieproces

Machine voor het maken van ECG-tabelektroden: afwikkelen van basismateriaal - Geleidende hydrogel - UV-uitharding - Bevestigingssamenstel - Vormstansen - Eindproduct en wikkelen

1. Basismateriaal afwikkelen

Het afwikkelen van het basismateriaal is de eerste voorbereidende stap van het gehele productieproces, die erop gericht is het opgerolde ruwe basismateriaal stabiel naar de daaropvolgende verwerkingslijn te voeren. Het basismateriaal wordt meestal voorgerold op een stijve opblaasbare of mechanische kernas, die is gemonteerd op een instelbaar afwikkelstation met automatische spanningscontrole. Voordat het materiaal formeel wordt afgewikkeld, zullen operators de positie van het basismateriaal kalibreren via Edge Position Control (EPC)-systemen om afwijkingen te corrigeren en ervoor te zorgen dat het basismateriaal volgende processen binnengaat op een consistente, nauwkeurige middellijn (optionele configuraties). Het automatische spanningscontrolesysteem handhaaft een constante trekkracht op het basismateriaal tijdens het afwikkelen, waardoor problemen zoals losse kreukels of vervorming door overstrekking worden vermeden die de daaropvolgende verwerkingsnauwkeurigheid zouden beïnvloeden. Voor verschillende soorten basismateriaal (zoals flexibele PET-folie, non-woven stof of schuimsubstraat) worden de afwikkelsnelheid en spanningsparameters vooraf aangepast aan de verwerkingssnelheid van daaropvolgende procedures, waardoor een continue, ononderbroken productie wordt gegarandeerd.

2. UV-uitharding

Nadat de geleidende coating is voltooid, gaat het nat gecoate basismateriaal onmiddellijk de UV-uithardingstunnel binnen om de snelle uitharding en vorming te voltooien. UV-uitharding is een efficiënte energie-uithardingstechnologie: onder de bestraling van ultraviolet licht met hoge intensiteit en een specifieke golflengte (meestal 200-400 nm) ontleedt de foto-initiator in de geleidende coatingformule om vrije radicalen te genereren, die de verknopende polymerisatie van polymeerbindmiddelen initiëren, waardoor de vloeibare coating in tientallen seconden of zelfs seconden wordt omgezet in een vaste, stevig gebonden geleidende film. Het UV-uithardingssysteem is uitgerust met UV-lampen met regelbaar vermogen en temperatuurregelaars, die de bestralingsintensiteit en lijnsnelheid kunnen aanpassen aan de laagdikte en formulesamenstelling om onvolledige uitharding of overmatige broosheid te voorkomen. Vergeleken met thermisch drogen heeft UV-uitharding de voordelen van een hoge verwerkingssnelheid, een laag energieverbruik en een kleine voetafdruk, en zal het geen overmatige vervorming van warmtegevoelige basismaterialen veroorzaken, terwijl de hechtkracht tussen geleidende coating en basismateriaal en de stabiliteit van de geleidende netwerkstructuur wordt gewaarborgd.

3. Vorm stansen

Vormstansen is een vormverwerkingsstap waarbij het geassembleerde geïntegreerde halffabrikaat in de gespecificeerde geometrische vorm en maat wordt gesneden volgens de productontwerpvereisten. Bij deze stap wordt gebruik gemaakt van een nauwkeurige platte stansmachine of een roterende stansmachine, gekoppeld aan een op maat gemaakte scherpe stalen regelmatrijs (of laserstansapparatuur voor complexe fijne vormen). Onder de ingestelde druk en invoersnelheid snijdt de matrijs de functionele lagen en het basismateriaal volledig door (of voltooit het halfsnijden volgens de vereisten, waarbij de beschermlaag aan de achterkant behouden blijft) en verwijdert het overtollige afvalskeletmateriaal terwijl het automatisch wordt afgevoerd. Zeer nauwkeurig stansen zorgt ervoor dat de maatfout van het product binnen een zeer klein tolerantiebereik wordt gecontroleerd en dat de snijkant glad is zonder bramen, delaminatie of braamvervorming, wat voldoet aan de montage- en gebruikseisen van het eindproduct. Voor producten met complexe interne structuren, zoals holle positioneringsgaten en speciaal gevormde contouren, wordt progressief stansen met meerdere stations gebruikt om alle vormprocessen in één keer te voltooien om de verwerkingsefficiëntie en nauwkeurigheid te garanderen.

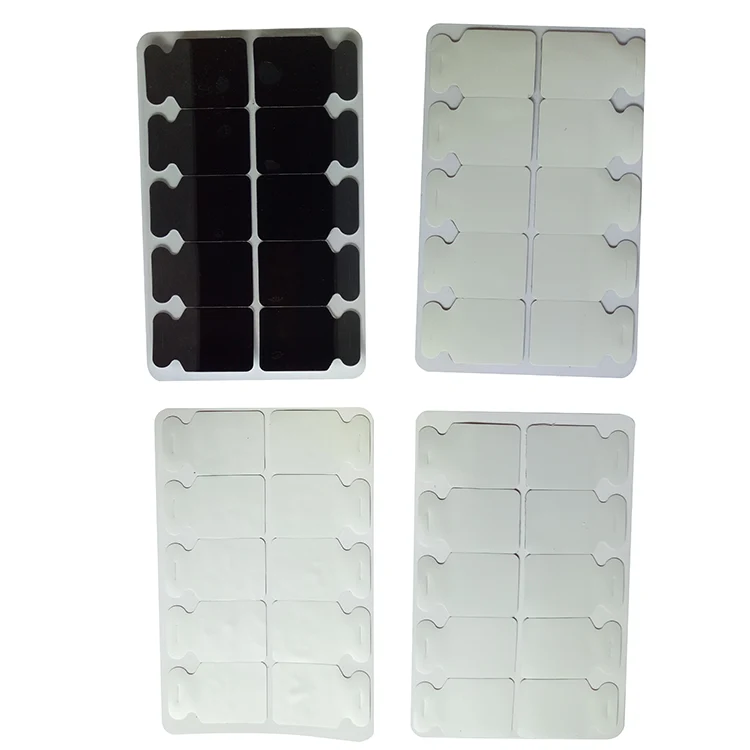

4. Eindproduct en wikkeling

Eindproduct en wikkelen is de laatste procedure van het gehele productieproces voor eindproducten op rolbasis. Na het stansen worden de eindproducten geïnspecteerd via online automatische inspectiesystemen, die defecte producten met ongekwalificeerde afmetingen, slechte coating, ontbrekende onderdelen of braamdefecten detecteren en markeren. Gekwalificeerde eindproducten worden vervolgens via een automatisch opwindstation netjes op een gespecificeerde verpakkingskernas gewikkeld. Net als bij de afwikkelstap, maakt het wikkelstation ook gebruik van automatische spanningscontrole en nette randuitlijningsapparatuur om ervoor te zorgen dat de gewikkelde eindproductrol netjes en strak is, geen kreukels of afwijkingen vertoont, wat handig is voor later transport, opslag en stroomafwaarts gebruik. Voor velvormige eindproducten worden bij deze stap de gestanste afgewerkte vellen automatisch geteld en gestapeld, waarna ze in de verpakking terechtkomen; voor opgerolde eindproducten wordt de rol, nadat het oprollen is voltooid, geëtiketteerd met de productspecificatie, batchnummer en productiedatum, en vervolgens verzegeld en verpakt voor opslag en levering.

Kernprincipes

Deze apparatuur maakt gebruik van een geïntegreerd, continu, in-line coating- en vormingsproces, waardoor het traditionele offline, gesegmenteerde verwerkingsmodel met lijmvoorbereiding, lamineren en stansen wordt geëlimineerd. De hele productielijn maakt gebruik van rolvormig substraat als drager en voltooit, volgens een uniform materiaalstroompad, opeenvolgend de volledig geautomatiseerde, continue bewerkingen van afwikkelen, in-line coaten van geleidende lijm, UV-uitharding, uiterst nauwkeurig stansen en terugspoelen van eindproducten; Het hele proces wordt gecoördineerd en bestuurd door een PLC in combinatie met gesloten regelsystemen voor baangeleiding, spanning en dikte, waardoor de transformatie van halffabrikaten van ECG-elektroden naar eindproducten in één enkele doorgang wordt voltooid. Dit garandeert vanaf het begin een consistente dikte van de geleidende lijmlaag, nauwkeurige positioneringsafmetingen en een uniforme elektrische geleidbaarheid.

Vergelijking van Junssen in-line lijmende ECG-tabelektrodemachine versus traditionele offline apparatuur

Veelgestelde vragen

1. Waarvoor wordt een inline coating-tab-ECG-elektrodeproductiemachine gebruikt?

Een in-line Coating Tab ECG-elektrodeproductiemachine is ontworpen voor de automatische productie van ECG-elektroden in tabstijl. Het combineert continue materiaaltoevoer-, coating-, snij- en assemblageprocessen om fabrikanten te helpen een efficiënte en consistente elektrodeproductie te realiseren.

2. Wat zijn de voordelen van het inline coatingproces?

Het in-line coatingproces maakt het continu en nauwkeurig aanbrengen van geleidende gel of lijmmaterialen tijdens de productie mogelijk. Het helpt de consistentie van de coating te verbeteren, materiaalverspilling te verminderen en een stabiele productkwaliteit te behouden.

3. Welke materialen kunnen door deze apparatuur worden verwerkt?

De machine kan verschillende materialen verwerken die worden gebruikt bij de productie van ECG-elektroden, waaronder geleidende gel, lijmlagen, schuimsubstraten, geleidende films en lipjescomponenten. Materiaalcompatibiliteit kan worden aangepast aan specifieke productvereisten.

4. Hoe verbetert deze apparatuur de productie-efficiëntie?

Door meerdere productiestappen in één geautomatiseerd proces te integreren, vermindert de apparatuur handmatige handelingen, verbetert de verwerkingssnelheid en zorgt voor een stabiele output. Het is geschikt voor fabrikanten die een betrouwbare massaproductie van ECG-elektroden vereisen.

5. Kan de machine verschillende elektrodeontwerpen en -specificaties ondersteunen?

Ja. De apparatuur kan worden geconfigureerd op basis van verschillende elektrodegroottes, vormen en productievereisten. Er kunnen aangepaste matrijzen en productieparameters worden geleverd om aan verschillende klanttoepassingen te voldoen.

6. Hoe garandeert de machine de nauwkeurigheid van de coating en de consistentie van het product?

De apparatuur maakt gebruik van een gecontroleerd coatingsysteem om een ​​uniforme materiaaltoepassing te garanderen. Stabiele voeding en nauwkeurige verwerking zorgen voor consistente elektrodeprestaties en verminderen kwaliteitsvariaties tijdens de productie.

7. Is de apparatuur eenvoudig te bedienen en te onderhouden?

Ja. De machine is ontworpen voor gemakkelijke bediening en onderhoud. De geoptimaliseerde structuur helpt de reinigingstijd te verkorten, stilstandtijd te minimaliseren en een stabiele productie op lange termijn te ondersteunen.

8. Biedt Junssen technische ondersteuning en maatwerkoplossingen?

Ja. Junssen biedt professionele technische ondersteuning, aanpassing van apparatuur, installatiebegeleiding en after-sales service op basis van de productievereisten van klanten om een ​​soepele werking en efficiënte productie te garanderen.
